熱縮焊錫端子
更新：2024/7/26 16:48:57點擊：
- 產品品牌DEEM
- 產品型號DS-R
產品介紹
應用
離散式焊接套管電線終端(屏蔽終端。
1 KV電壓理想的電線終端。
專為電線連接，焊錫熱收縮保護，表面防水而設計的產品。
特點
收縮比率 2:1
含有防水功能的膠層
熱熔膠標簽尺寸適用顏色
設計易于操作
操作溫度:
工作溫度: - 55°C~125°C
完全收縮溫度: 130°C
錫環開始融化溫度: 125°C
技術參數
| 項目 | 測試方法 | 典型值 | ||||
| 電介質耐電壓 | RT-1404 | 2.0kV | ||||
| 電壓等級 | RT-1404 | 600V | ||||
| 電壓降 | RT-1404 | 少于 2.0mV | ||||
| 銅腐蝕 | UL224/ASTM D2671 | 無腐蝕 | ||||

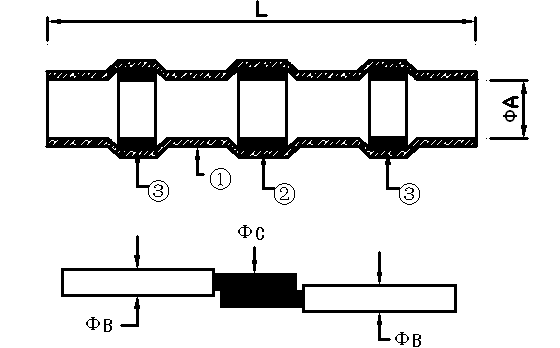

尺寸
| 產品編號 | 產品 | 電線 | 電纜尺寸 | 標準顏色 | |||
| 尺寸 | 尺寸 | ||||||
| A(min) | L(min) | B(min) | B and C(max) | C(min) | A.W.G(mm2) | ||
| DS-R 1 | 1.7 | 26 | 1.0 | 1.7 | 0.76 | 26-24(0.25-0.34) | White |
| DS-R 2 | 2.7 | 40 | 1.4 | 2.7 | 1.2 | 22-18(0.5-1.0) | Red |
| DS-R 3 | 4.5 | 40 | 2.3 | 4.5 | 2.0 | 16-14(1.5-2.5) | Blue |
| DS-R 4 | 6 | 40 | 3.7 | 6.0 | 3.4 | 12-10(4.0-6.0) | Yellow |
*其他尺寸可根據要求提供
